DSC/PSC
Sivukanavapuhallin
other than standard
Sovellus
Laitteet pneumaattisiin kuljetuksiin, graafiset koneet, pneumaattiset pylväät, pneumaattiset tunkit, monivaiheiset suodatuslaitteet, joissa on erittäin suuri pölynerotusaste, teollisuusimurit, altaiden ilmastaminen biologisessa jätevedenpuhdistuksessa kasvit, galvanointilaitokset jne.
Rakentaminen

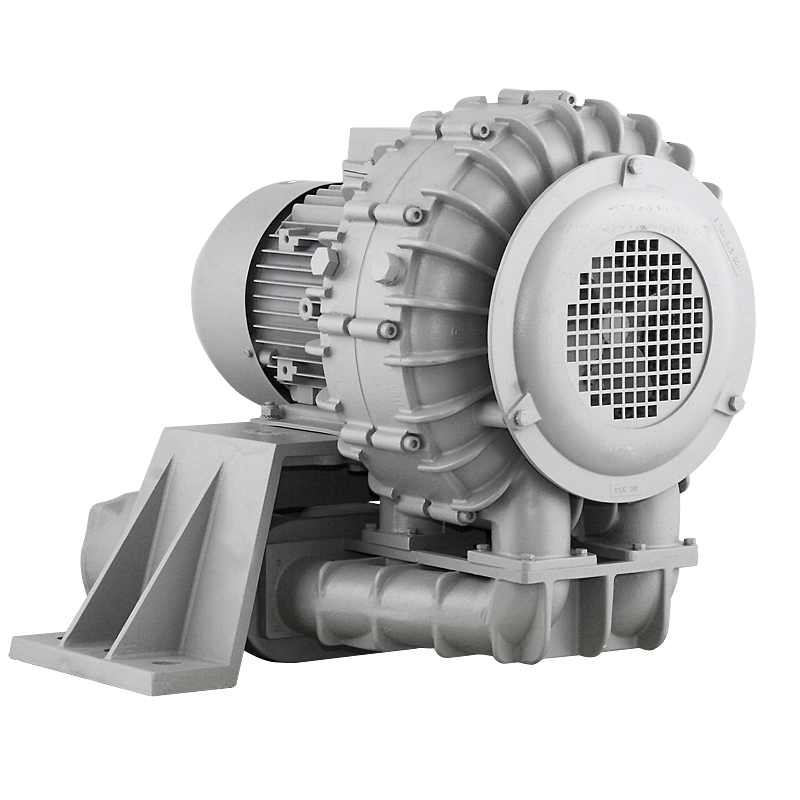

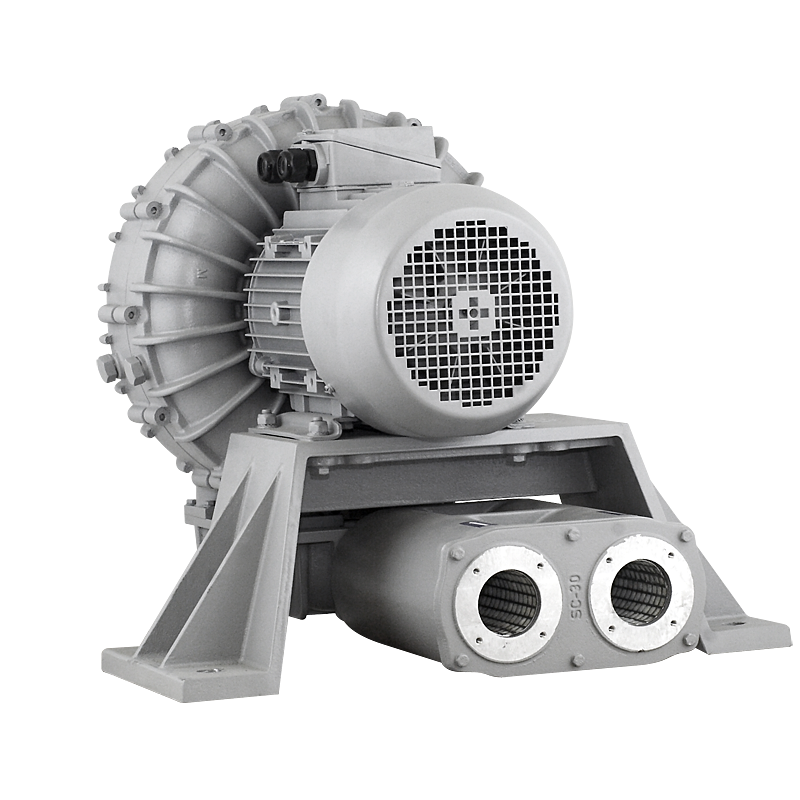

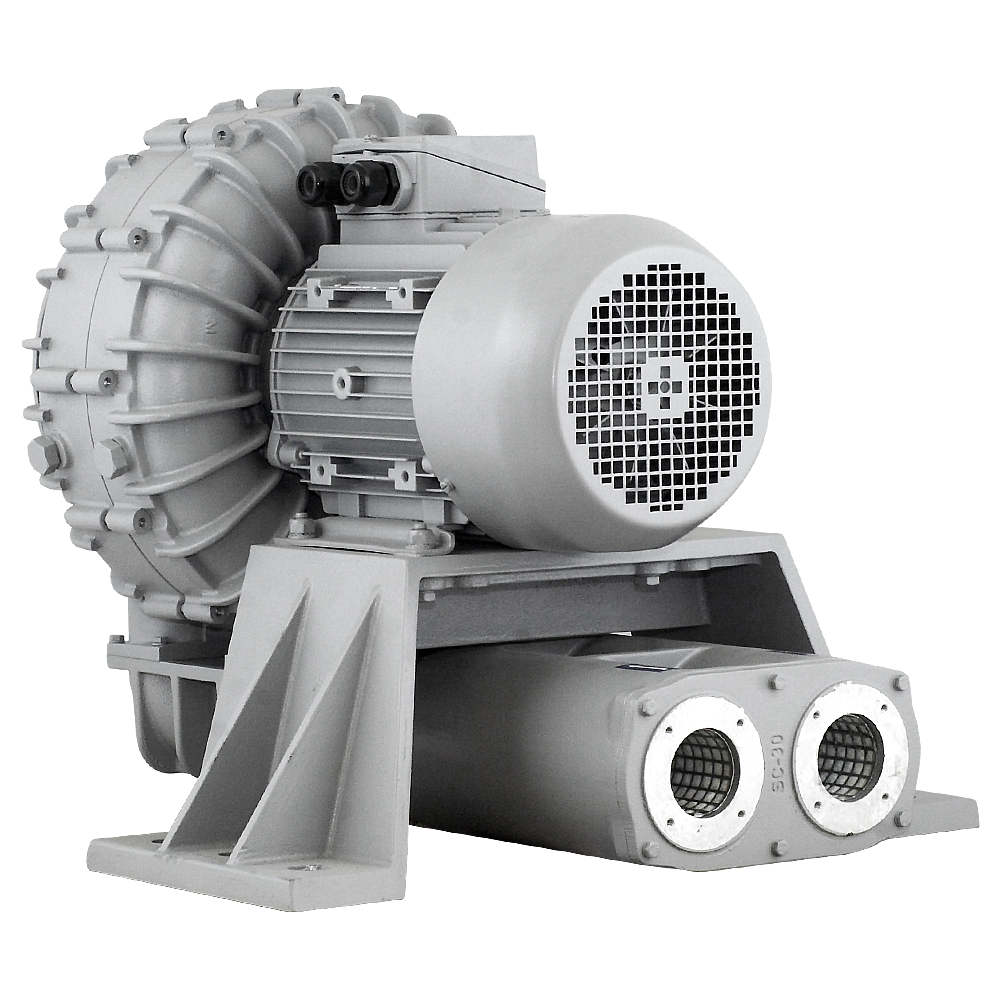

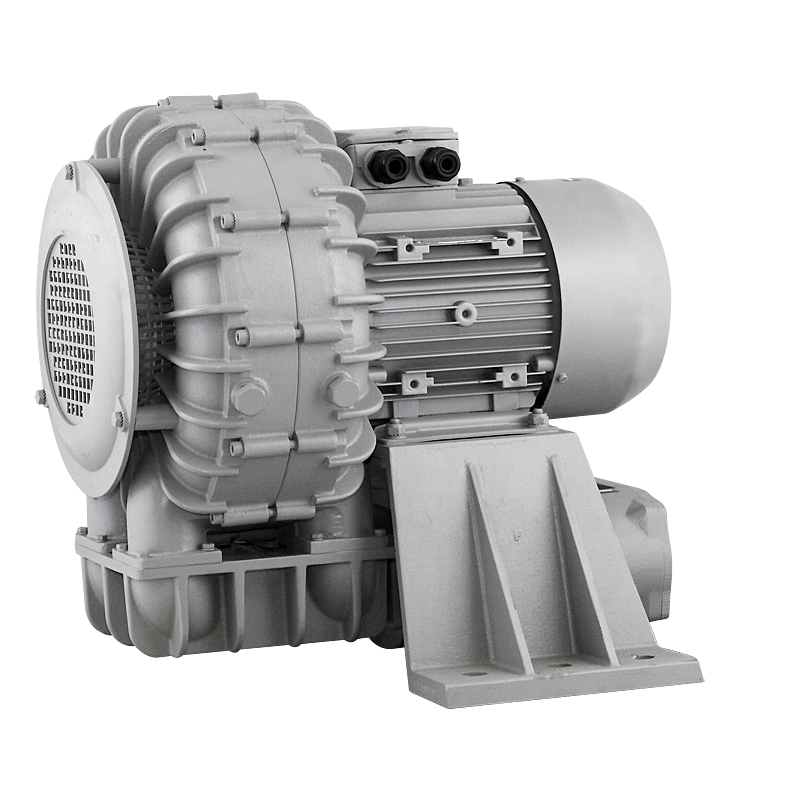

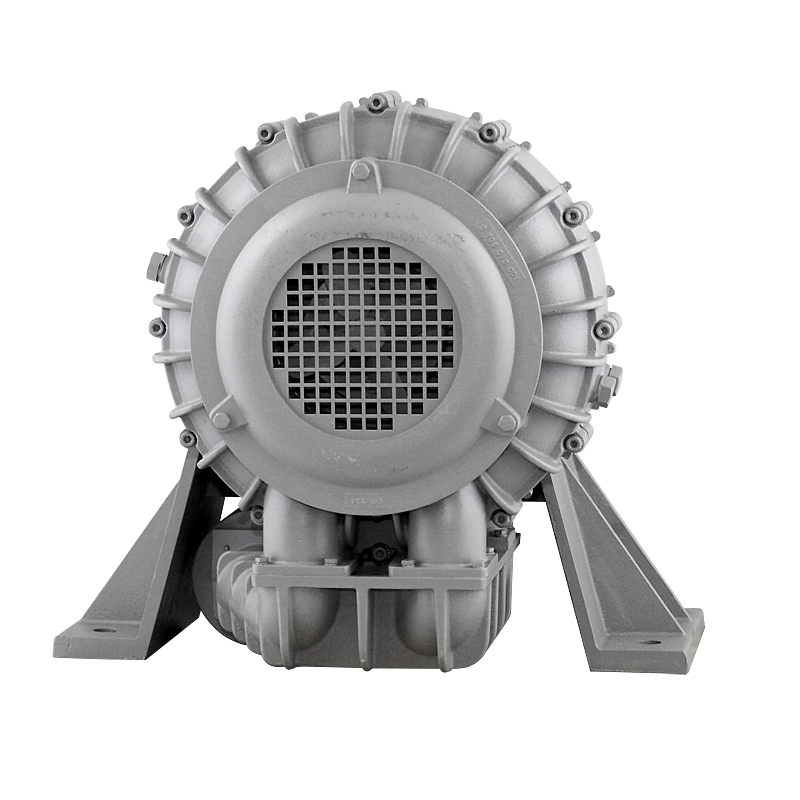

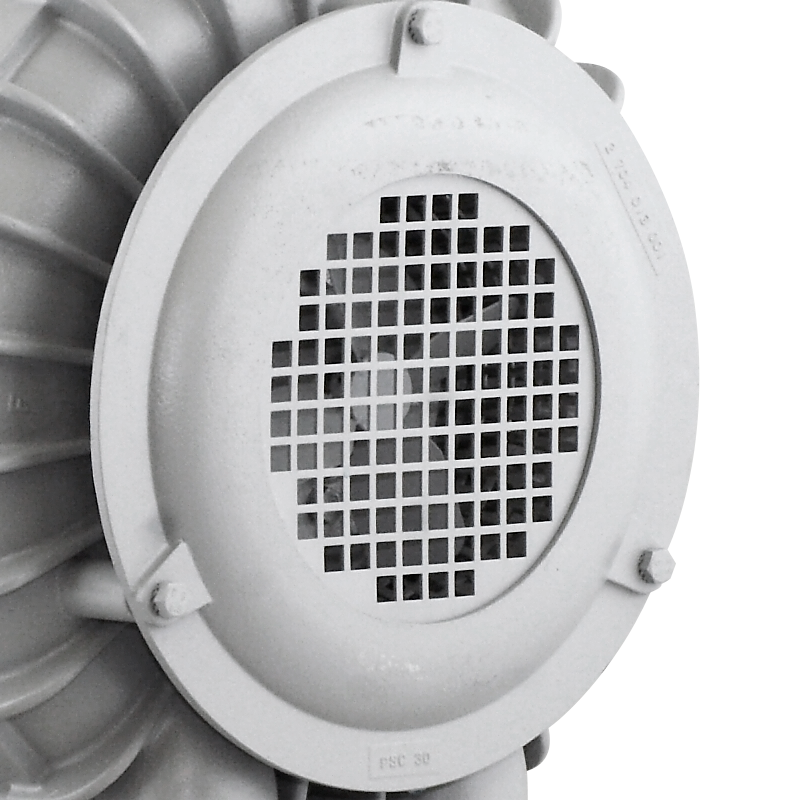

Kaksivaiheinen sivukanavapuhallin, jossa on suora käyttölaite ja joka on suunniteltu ei-aggressiivisten ja räjähtämättömien kaasujen öljytön kuljettamiseen tai yli- ja alipaineiden tuottamiseen.

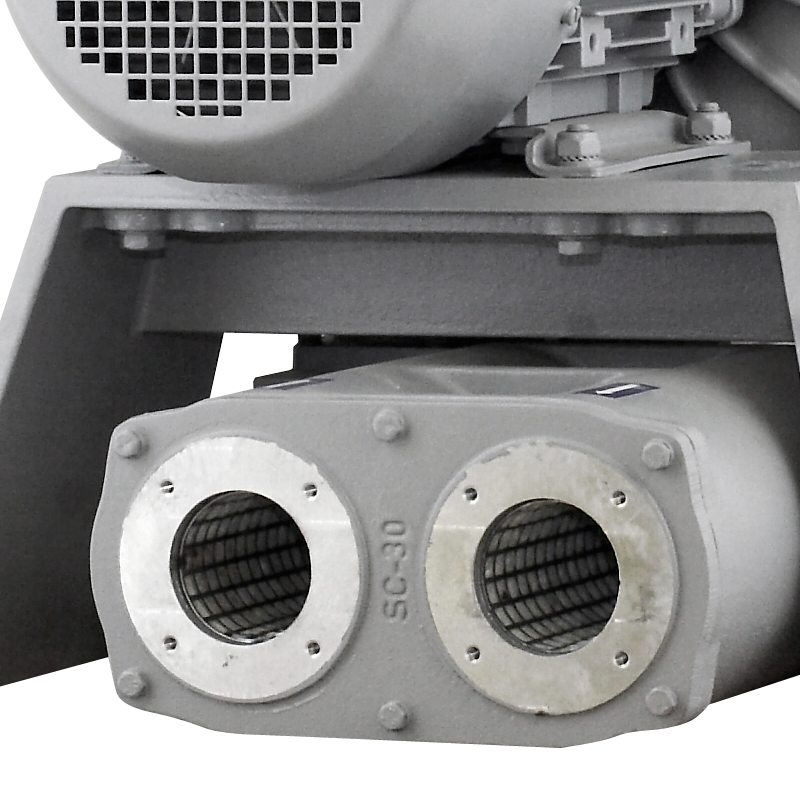

Tuulettimen kotelo, juoksupyörä (dynaamisesti tasapainotettu ISO 1940: n mukaan) ja äänenvaimentimen kotelo on valmistettu alumiiniseoksista. Puhallin on sovitettu toimimaan vaaka-asennossa.
Pyynnöstä laite voidaan toimittaa minkä tahansa värisenä RAL-paletista (vakio RAL 7042 - harmaa).
Sähkömoottori
Sähkömoottori, joka on valmistettu sovellettavien direktiivien ja hyötysuhdeluokkien mukaisesti ja merkitty CE-merkinnällä. Lämpösuojalla varustettu moottori (TP tai TP ja PTC). Eristysluokka - F.Suojausluokka - IP55.
Virtalähde - kolmivaiheinen 400V 50Hz tai 400 / 690V 50Hz (moottorin tehosta riippuen).
Erikoismoottoreilla varustetut tuulettimet: taulukko erikoisversioista.
Technical assistance
Work characteristics
Dimensions
| Type | B | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PSC30C550T (vacuum) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| PSC30C550T (pressure) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| PSC30C750T (vacuum) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| PSC30C750T (pressure) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| PSC40A750T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| PSC40A750T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| PSC40A1100T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| PSC40A1100T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| PSC40A1500T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| PSC40A1500T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC30C550T (vacuum) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| DSC30C550T (pressure) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| DSC30C750T (vacuum) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| DSC30C750T (pressure) | 324 | 126 | 43.5 | 6.2 | 20 | 71 | 212 | 567 | 531 | 245 |
| DSC40A750T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC40A750T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC40A1100T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC40A1100T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC40A1500T (vacuum) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| DSC40A1500T (pressure) | 407 | 145 | 32.5 | 1.5 | 20 | 76.5 | 275 | 653 | 584 | 340 |
| Type | P | R | S | T | W | ØA | ØC | ØD | ØE |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| PSC30C550T (vacuum) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| PSC30C550T (pressure) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| PSC30C750T (vacuum) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| PSC30C750T (pressure) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| PSC40A750T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| PSC40A750T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| PSC40A1100T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| PSC40A1100T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| PSC40A1500T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| PSC40A1500T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC30C550T (vacuum) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| DSC30C550T (pressure) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| DSC30C750T (vacuum) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| DSC30C750T (pressure) | 160 | 585 | 510 | 79 | 6 | 406 | 58 | 104 | 85 |
| DSC40A750T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC40A750T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC40A1100T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC40A1100T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC40A1500T (vacuum) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
| DSC40A1500T (pressure) | 260 | 600 | 520 | 74.5 | 8 | 502 | 75 | 130 | 110 |
