IRIS
Säätöventtiili
Täydellinen valikoima vaimentimia, jotka mahdollistavat ilmamäärän mittaamisen ja säätämisen pyöreässä kanavajärjestelmässä.
Käyttö

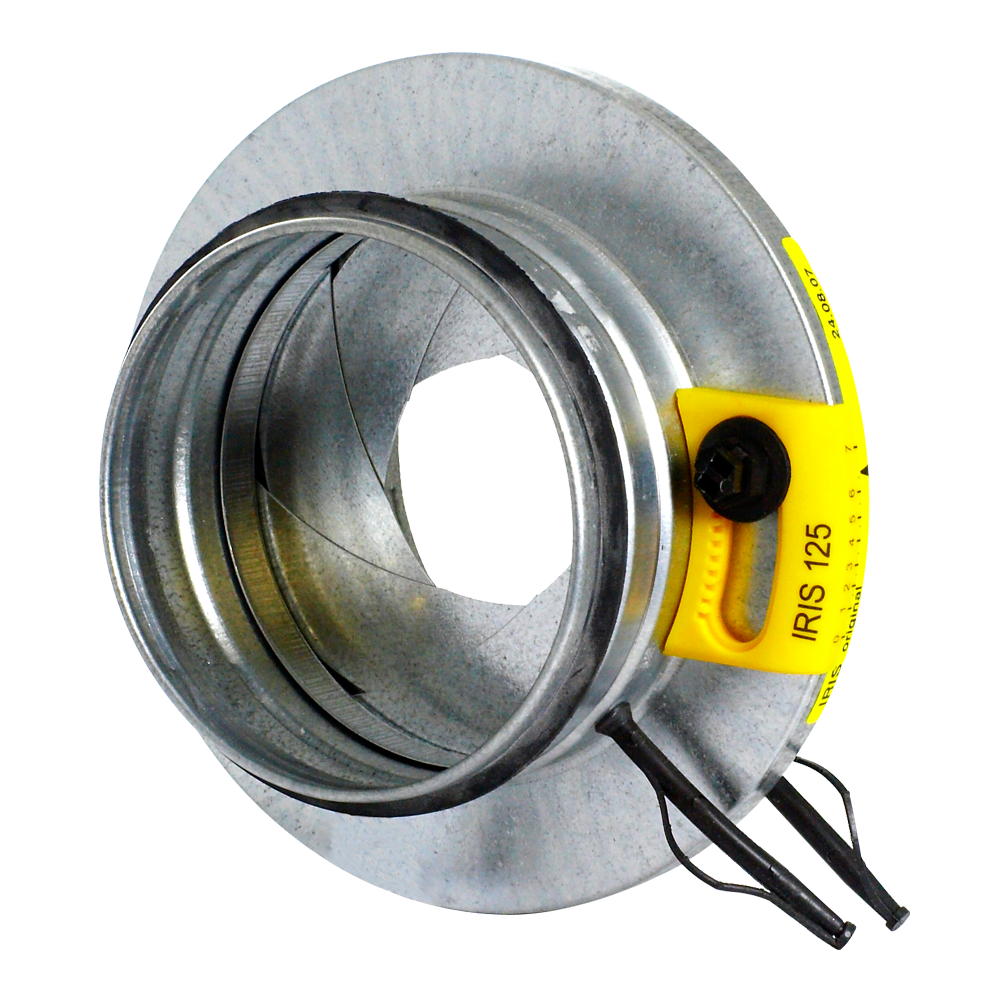

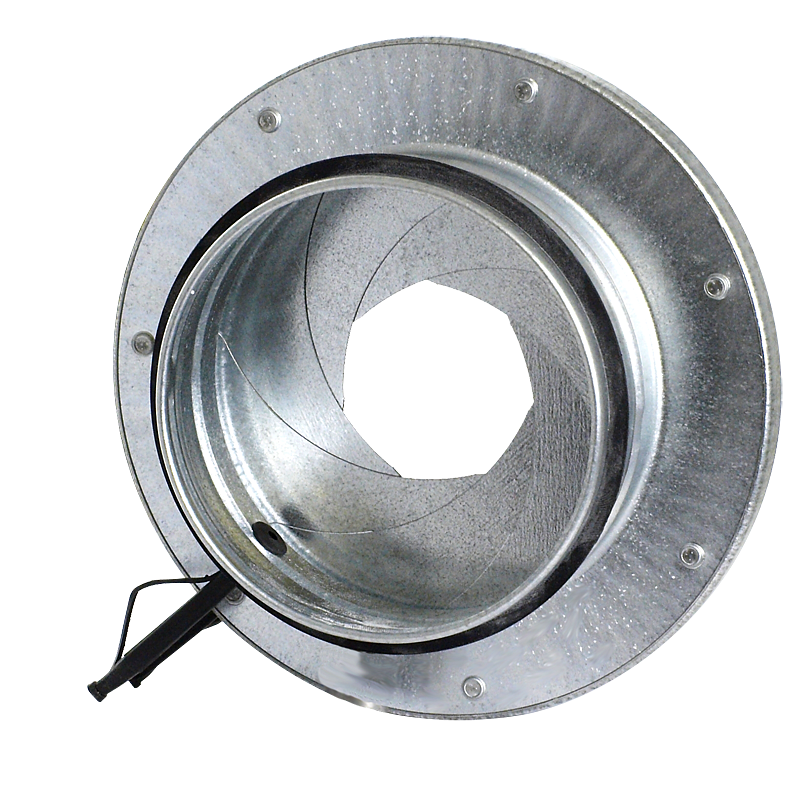

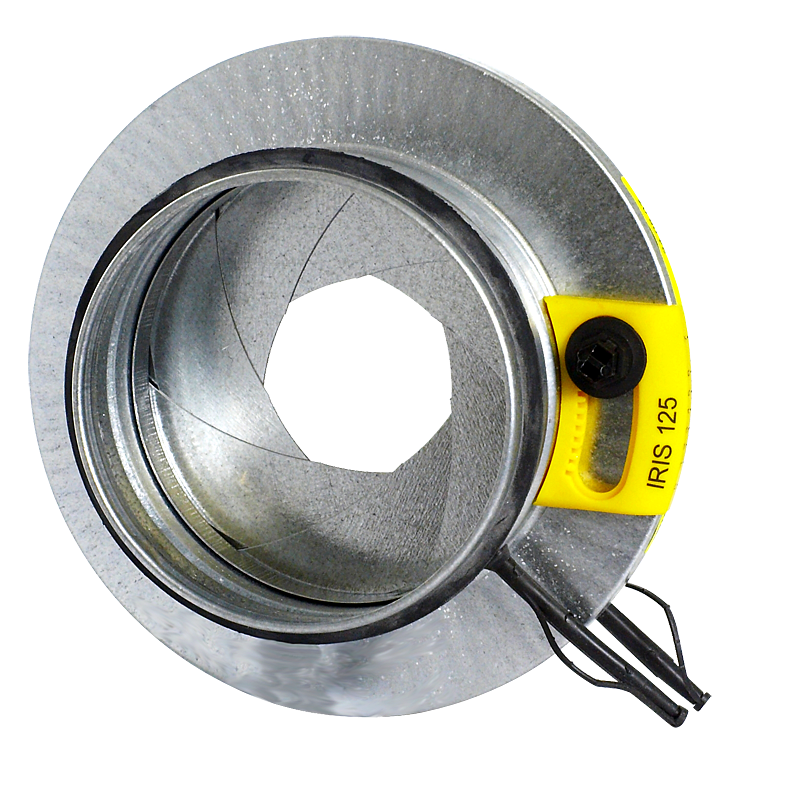

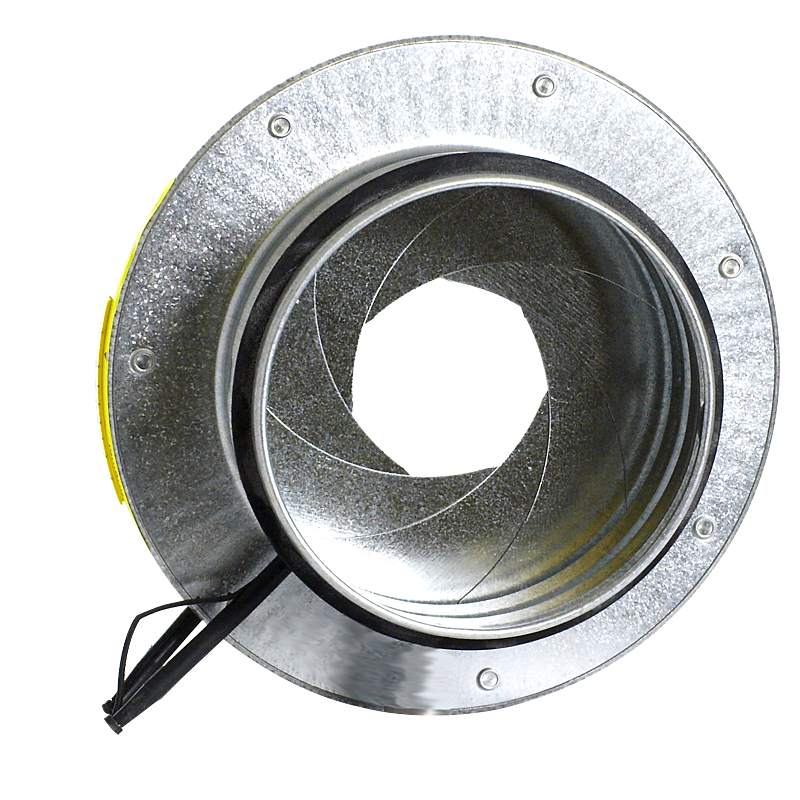

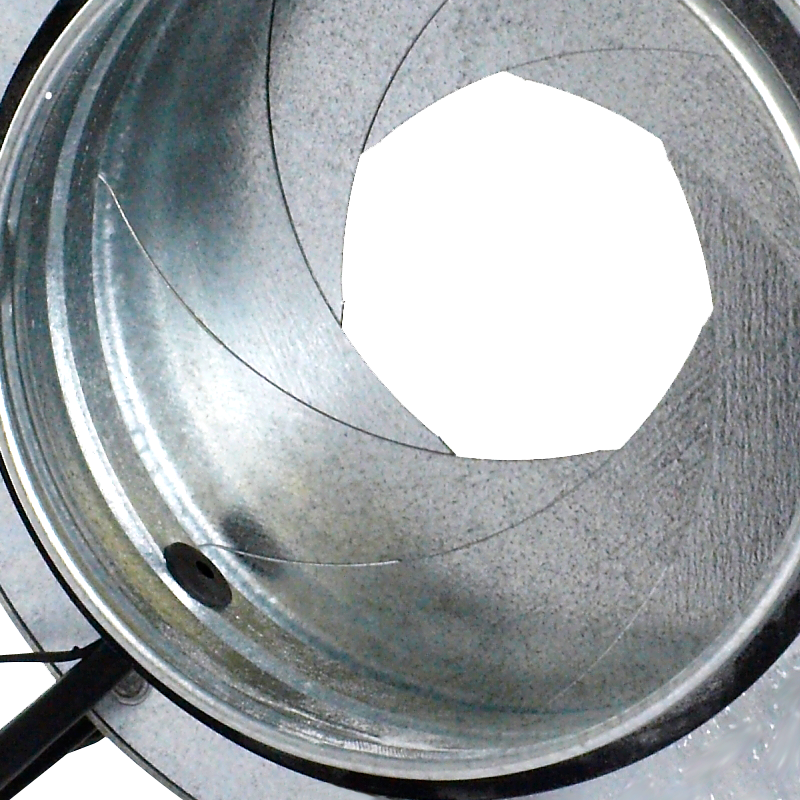

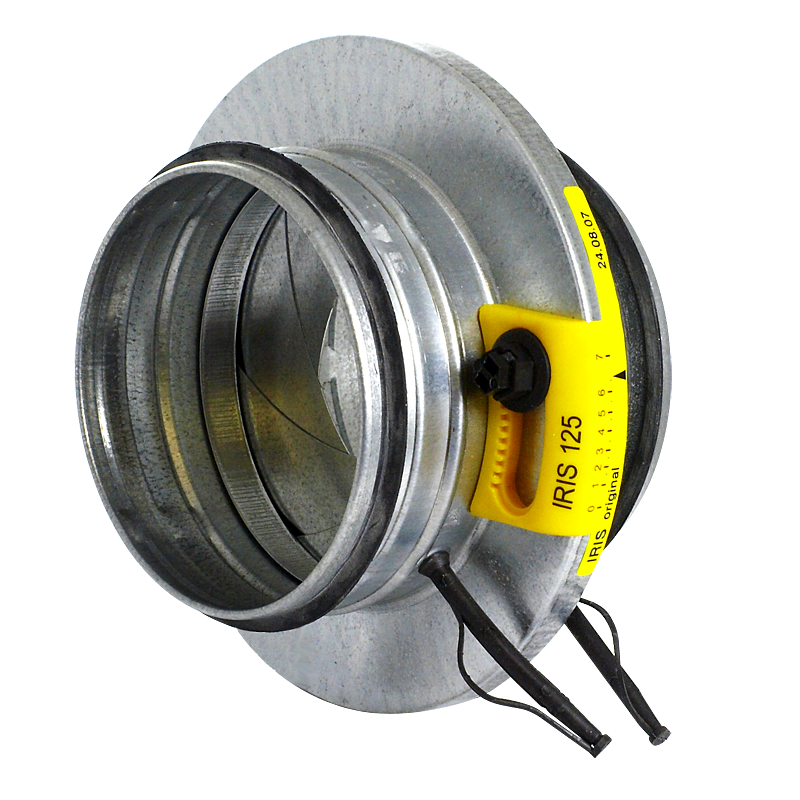

IRIS-tyyppinen pelti on suunniteltu pyöreille ilmanvaihtokanaville ja tarjoaa ilmavirran helpon säätämisen muuttamalla suuttimen halkaisijaa tasaisesti.
Rakenne

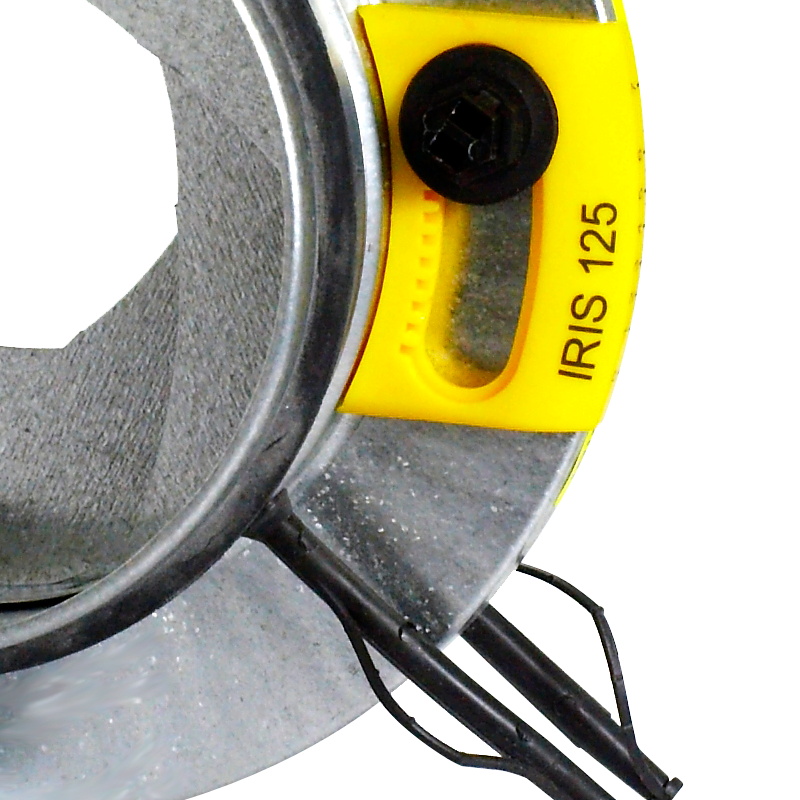

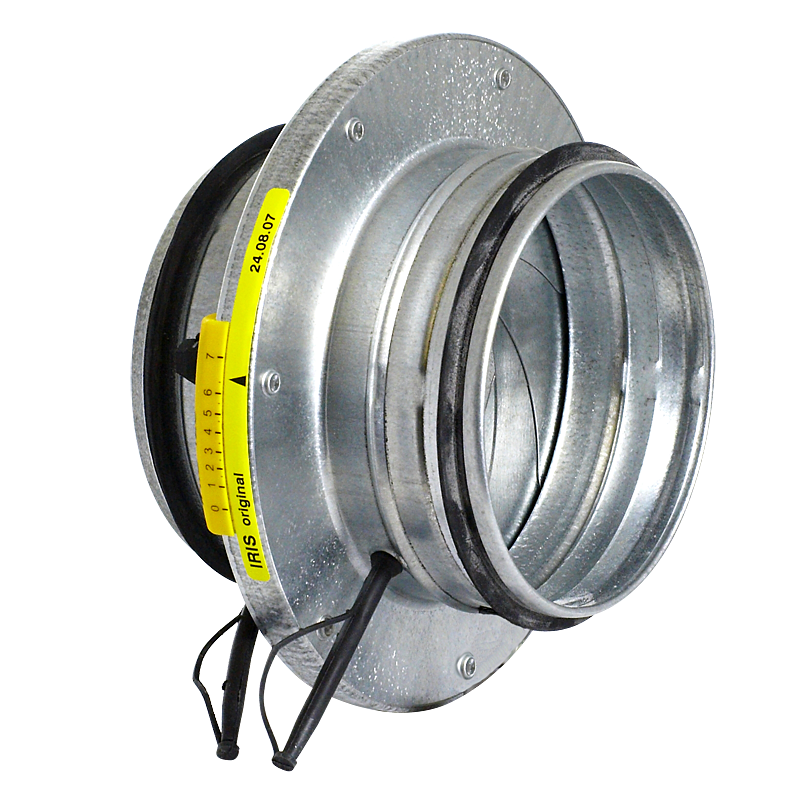

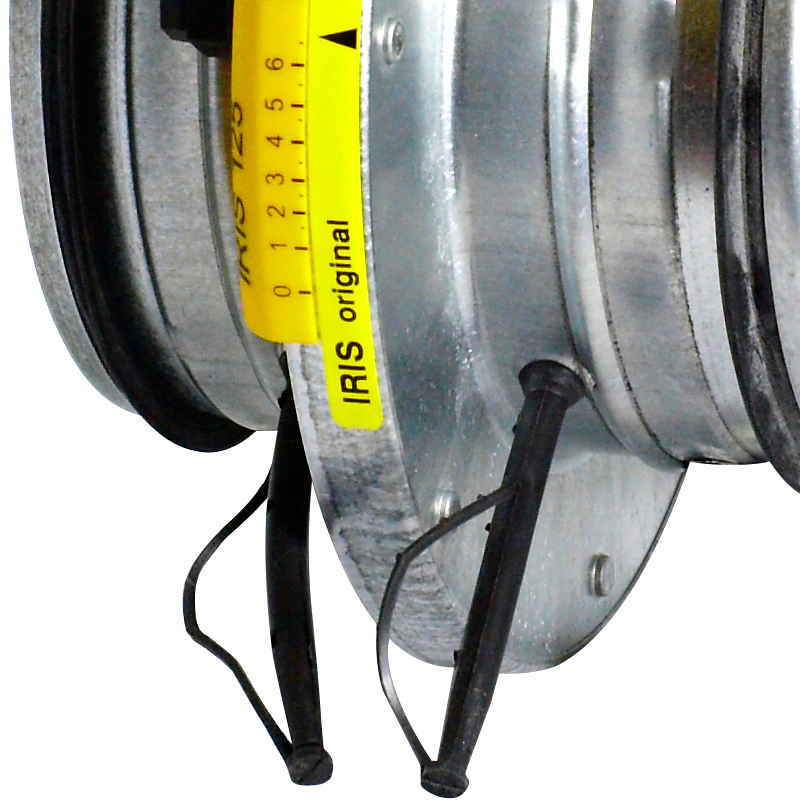

IRIS-tyyppistä peltiä voidaan käyttää sekä poisto- että syöttökanavissa. Se on varustettu vipuilla reiän halkaisijan säätämiseksi ja kahdella päässä virtausnopeuden säätimen liittämistä varten. Säätövivussa on kaksi pulttia, jotka lukitsevat kaasun haluttuun asentoon.

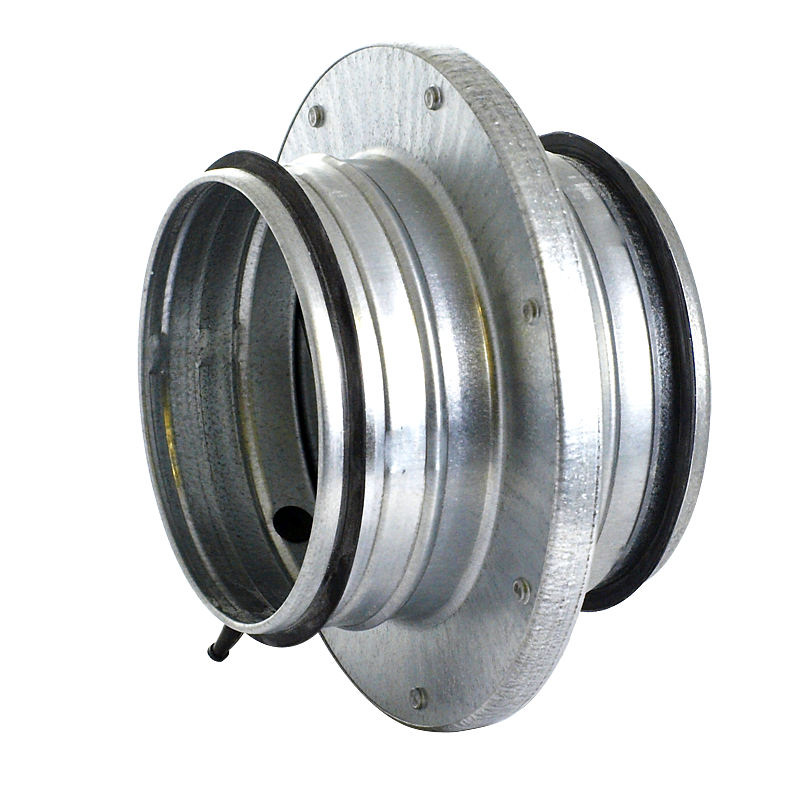

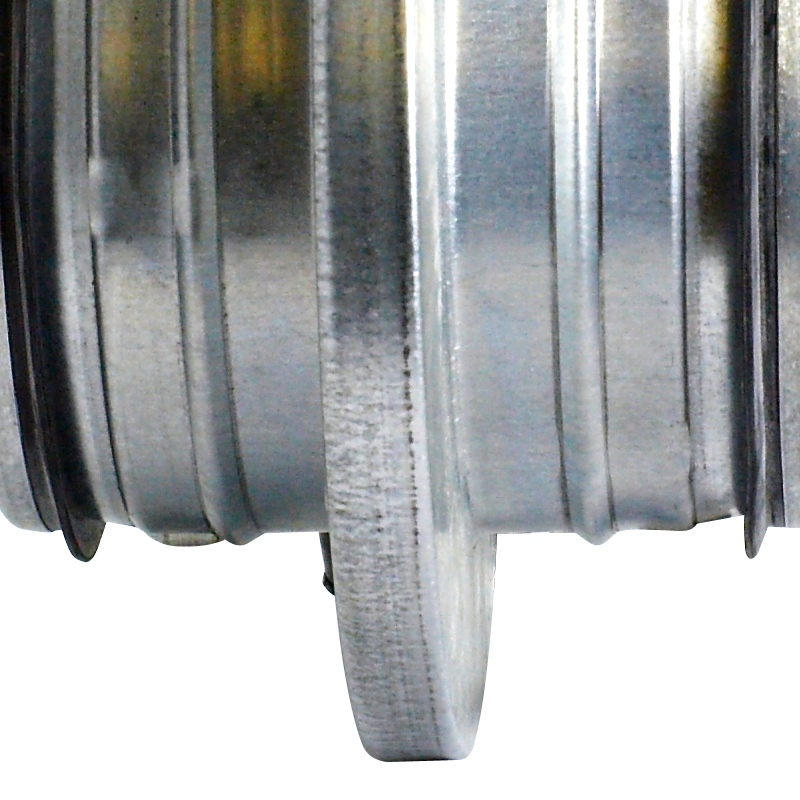

IRIS-tyyppinen pelti on valmistettu galvanoidusta teräksestä ja siinä on kaksi kumitiivistettä, jotka mahdollistavat tiukan asennuksen kanavaan.
Kokoonpano
Pellit tulee asentaa kanavaan varmistamalla suorat osat:
- 4 x kanavan halkaisija ennen pellin
- 1 x kanavan halkaisija pellin jälkeen
Dimensions
| Type | A | B | L | ØD | Ød |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| IRIS 80 | 30 | 22 | 110 | 125 | 79 |
| IRIS 100 | 30 | 32 | 110 | 165 | 99 |
| IRIS 125 | 30 | 42 | 110 | 210 | 124 |
| IRIS 150 | 30 | 42 | 110 | 210 | 124 |
| IRIS 160 | 30 | 35 | 110 | 230 | 159 |
| IRIS 200 | 30 | 42 | 110 | 285 | 199 |
| IRIS 250 | 30 | 42 | 135 | 335 | 249 |
| IRIS 315 | 30 | 47 | 135 | 410 | 314 |
| IRIS 400 | 60 | 62 | 190 | 525 | 398 |
| IRIS 500 | 50 | 77 | 170 | 655 | 498 |
| IRIS 630 | 50 | 92 | 170 | 815 | 628 |
| IRIS 800 | 100 | 107 | 270 | 1015 | 798 |
