DFR
Suodatin
Suodatinta käytetään ilmansyötön suodattamiseen. Ilmassa olevien suurempien epäpuhtauspartikkeleiden erottaminen pidentää suodattimen taakse sijoitettujen laitteiden - puhaltimien, lämmittimien jne. - käyttöikää.
Käyttö
Koko suodatinta käytetään syötetyn ilman suodattamiseen.
Suurempien ilmassa olevien epäpuhtauspartikkeleiden erottaminen pidentää suodattimesta alavirtaan olevien laitteiden - tuulettimien, lämmittimien jne. - käyttöikää.
Rakenne

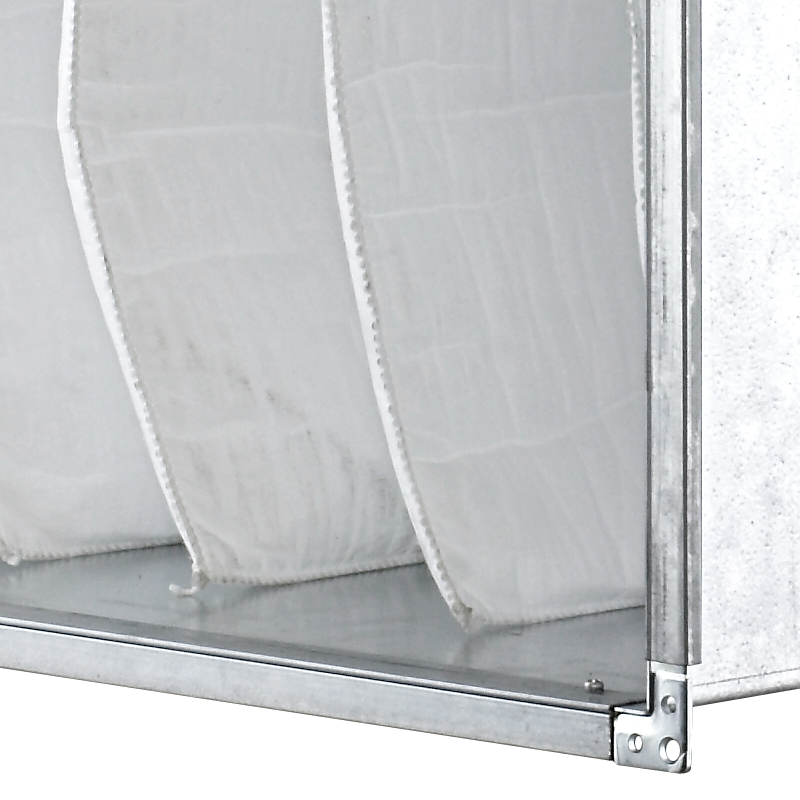

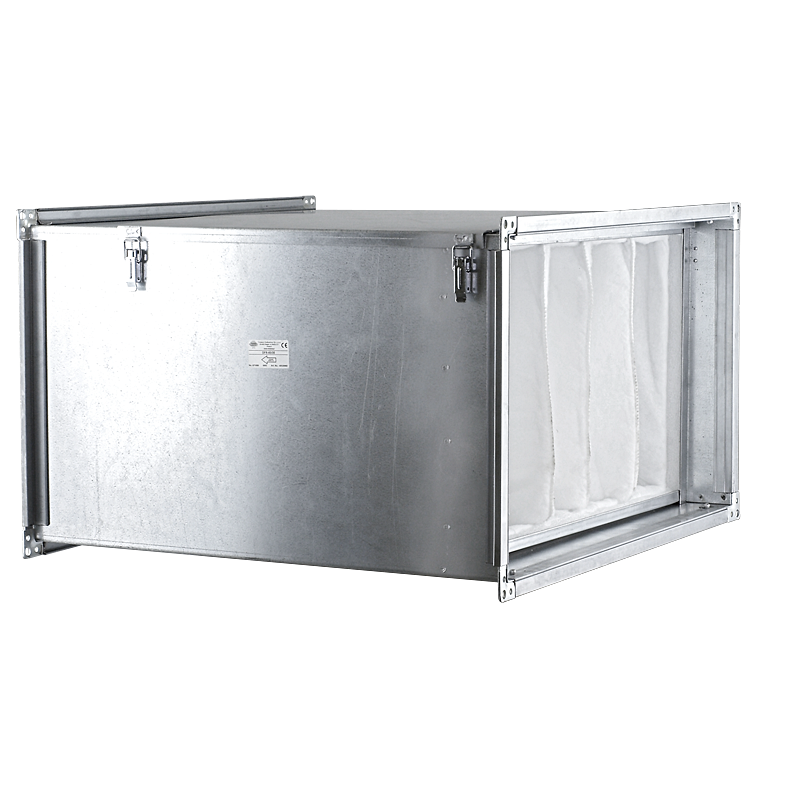

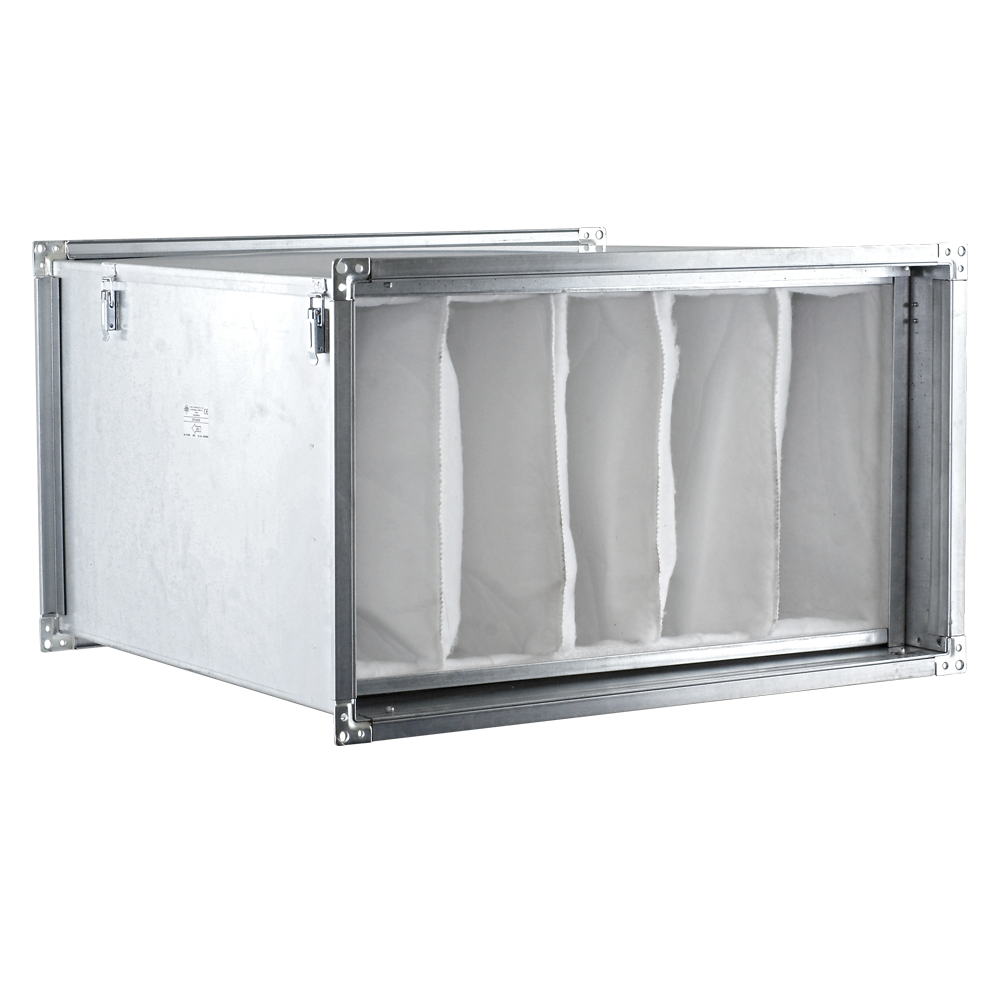

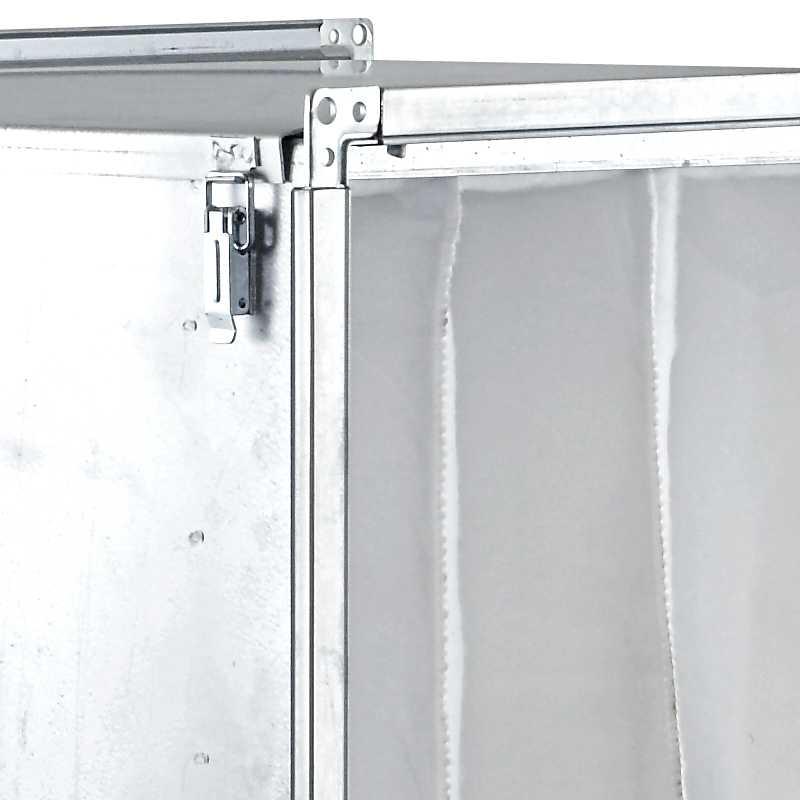

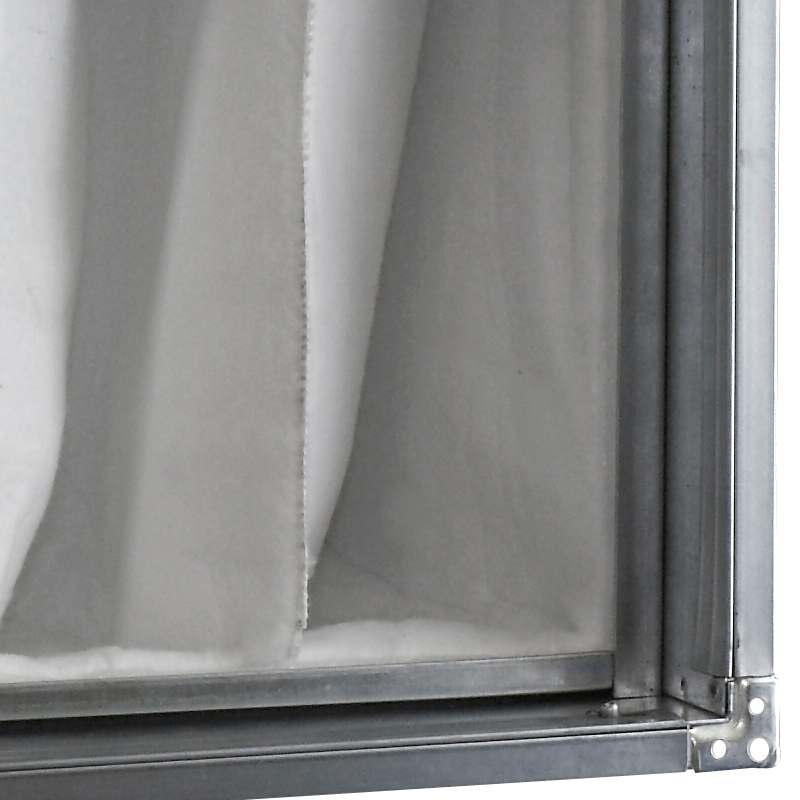

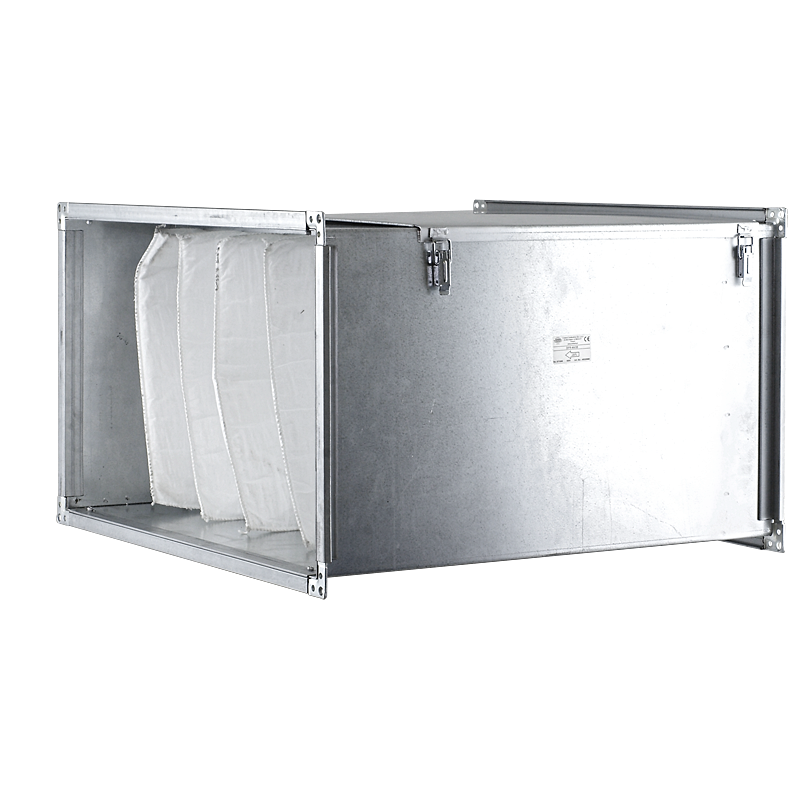

Suodatinsarja, joka on tarkoitettu asennettavaksi suorakaiteen muotoisiin ilmanvaihtokanaviin. Kotelo sinkittyä teräslevyä. Suodatinelementtiluokat EU3, EU5 tai EU7 on tilattava erikseen.
Pyynnöstä laite voidaan toimittaa minkä tahansa värisenä RAL-paletista. Suodatinelementti on vaihdettava, kun ilmavirran vastus ylittää tason 250 Pa.
Dimensions
| Type | A | B | C | D | E | F | G | ØH |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| DFR-30/15 | 600 | 300 | 148 | 320 | 170 | 340 | 190 | 9 |
| DFR-40/20 | 600 | 400 | 198 | 420 | 220 | 440 | 240 | 9 |
| DFR-50/25 | 600 | 500 | 248 | 520 | 270 | 540 | 290 | 9 |
| DFR-50/30 | 600 | 500 | 298 | 520 | 320 | 540 | 340 | 9 |
| DFR-60/30 | 600 | 600 | 298 | 620 | 320 | 640 | 340 | 9 |
| DFR-60/35 | 600 | 600 | 348 | 620 | 370 | 640 | 390 | 9 |
| DFR-70/40 | 600 | 700 | 398 | 720 | 420 | 740 | 440 | 9 |
| DFR-80/50 | 600 | 800 | 498 | 820 | 520 | 840 | 540 | 9 |
| DFR-100/50 | 600 | 1000 | 498 | 1020 | 520 | 1040 | 540 | 9 |
